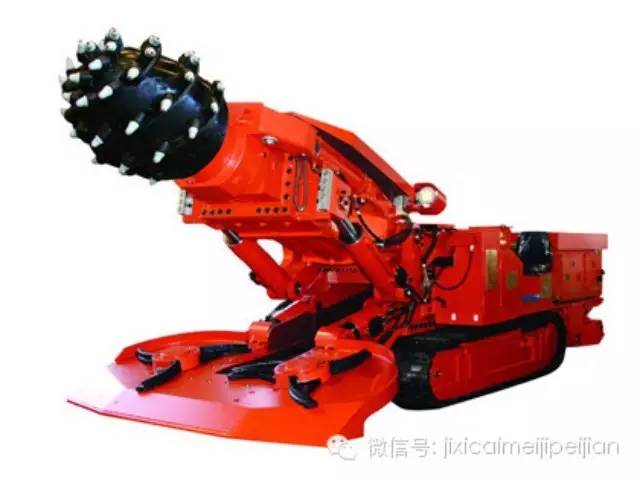

​煤礦巷道掘進機推薦：佳木斯EBZ200A掘進機看點及其截割部分解

今天小編為大家?guī)��?lái)由久益環球佳木斯煤礦機械廠設計的煤礦巷道掘進設備EBZ200A掘進機，今天主要說明下該主機整體設計理念和該主機截割部的圖文分解：

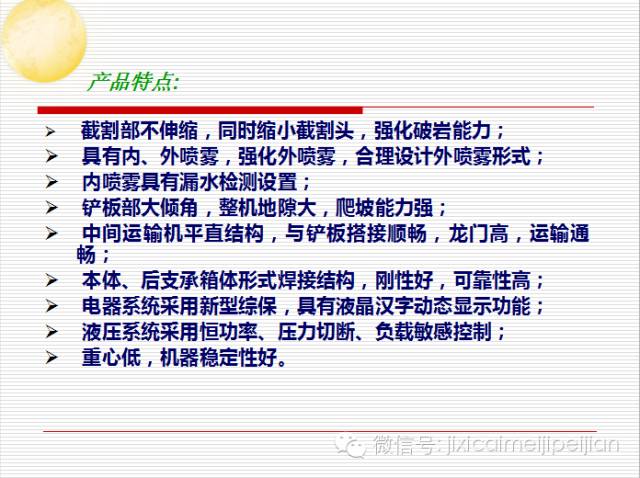

一、設計特點:
EBZ200A掘進機是EBZ200M的改進型，集成了國際先進技術，擁有自主知識產權，能夠?qū)崿F(xiàn)連續切割、裝載、運輸作業，整機具有以下特點：
1、整機配置高、技術先進、可靠性好、重心低、機器穩定性好；截割部有不伸縮式和可伸縮式供選擇；截割部采用國際上先進的軸承和截齒破巖能力強；
2、內噴霧采用專利技術，截齒齒后噴霧、內漏檢測；
3、鏟板鏡面雙向大傾角，馬達直接驅動星輪，利于裝料和清底；
4、中間運輸機采用平直機構，與鏟板構成四聯桿滑移，鏟板抬起或臥底時第一運輸機雙鏈長度變化非常小；龍門高、運輸通暢，采用中雙鏈結構、高強度耐磨鋼板，提高溜槽及刮板使用壽命；
5、本體采用厚板箱型結構焊接，穩固可靠；
6、行走驅動采用進口馬達與減速器高度集成，驅動力大，性能可靠。
7、液壓系統具有恒功率、壓力切斷、負載敏感控制等功能；
8、電氣系統技術先進，采用模塊化設計，先進綜保，操作箱具有液晶漢字動態顯示、故障自診斷及記憶功能。
二、結構特點：
1、整機總體布局：
本掘進機由截割部、鏟板部、第一運輸機、本體部、行走部、后支承、液壓系統、水系統、潤滑系統、電氣系統構成。

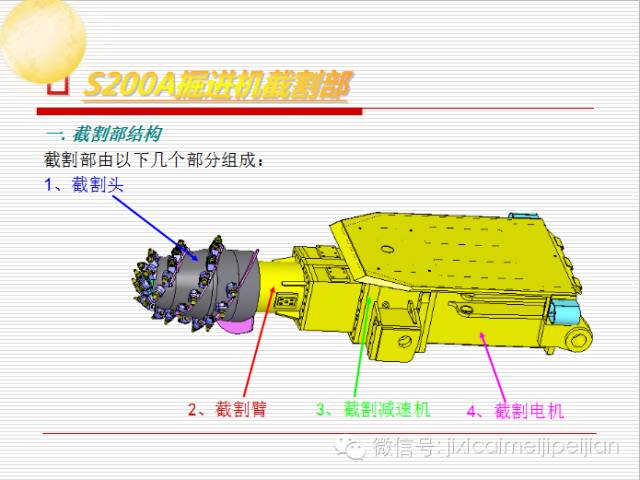

2、截割部：

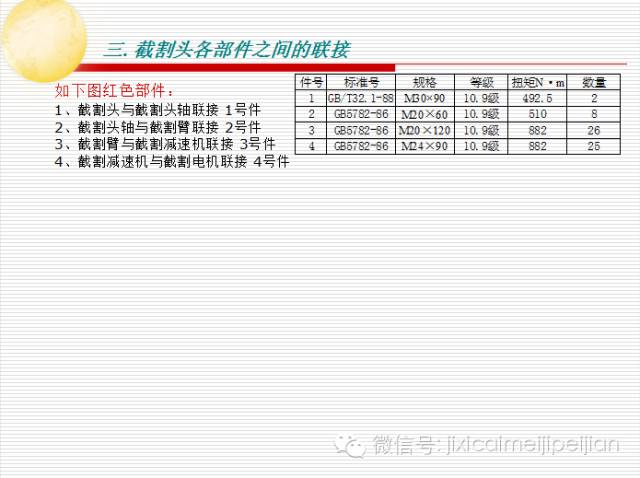

截割部主要由截割頭組件、懸臂段、截割減速機、截割電機組成。 截割部有伸縮和不伸縮二種形式可選擇,無伸縮的在截割頭圓周上分布39把鎬形截齒，有伸縮的在截割頭圓周上分布40把鎬形截齒，截割頭為球錐臺形,截割頭 通過花鍵套和2 個M30 的高強度螺栓與截割頭軸相連。 懸臂段位于減速機和截割頭組件中間通過截割頭軸進行傳動。 截割電機為雙速水冷電機有2種轉速，它與截割減速機通過定位銷和 28個M24的高強度螺栓相聯。

----------------------更多內容請點擊查看原文
